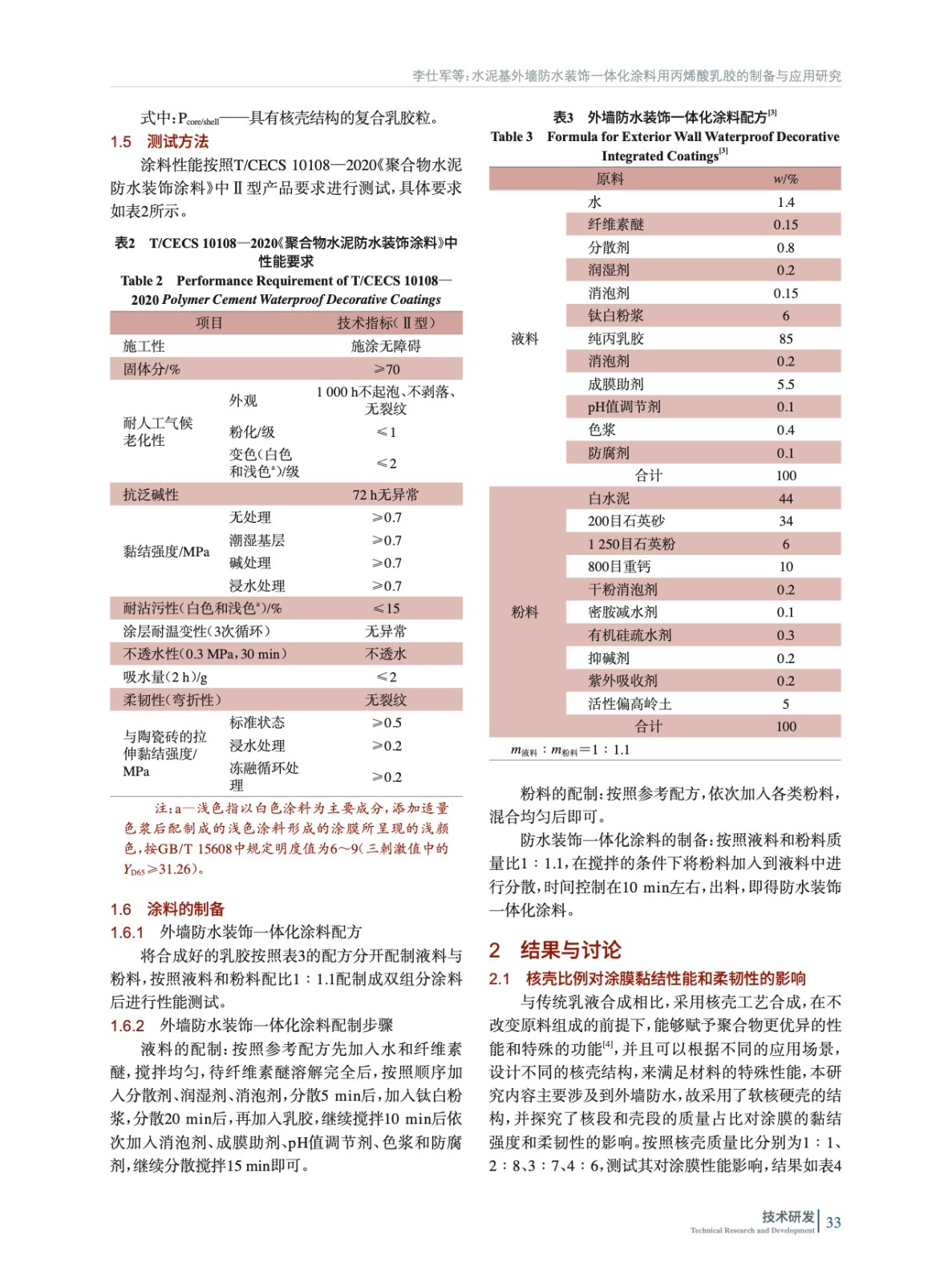

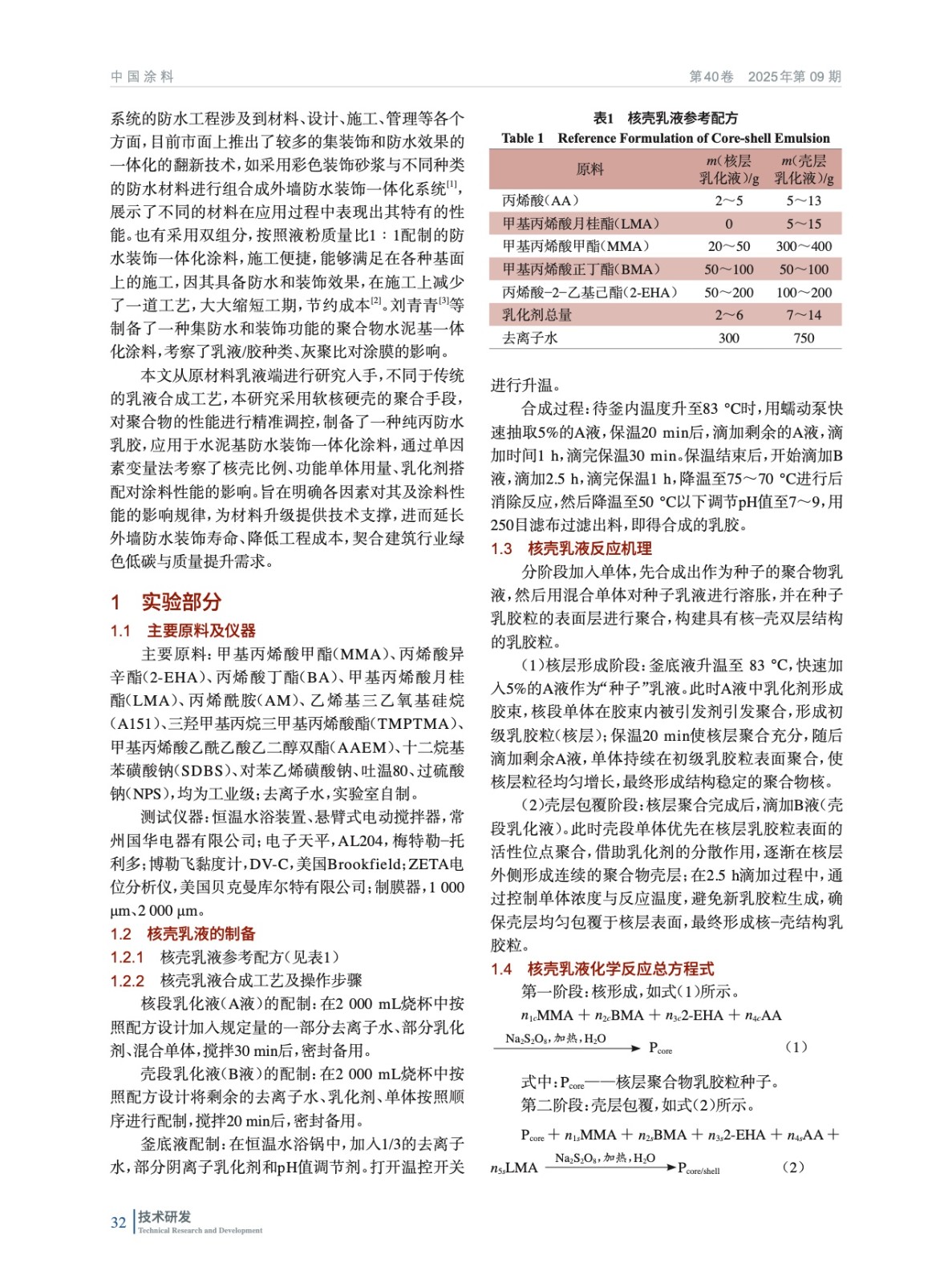

摘要：以甲基丙烯酸甲酯、甲基丙烯酸正丁酯、丙烯酸-2-乙基己酯、甲基丙烯酸月桂酯（LMA），丙烯酸（AA）為單體，采用核殼聚合工藝、制備了一種高耐候的丙烯酸乳膠，考察了LMA用量、AA用量、乳化劑搭配、核殼比例、玻璃化轉(zhuǎn)變溫度（Tg）對乳膠的穩(wěn)定性影響以及對制備的水泥基外墻防水裝飾一體化涂料的黏結(jié)強(qiáng)度、吸水率和耐沾污性的影響。通過實(shí)驗(yàn)得到：采用軟核硬殼，核殼質(zhì)量比為3∶7，殼層Tg為30 ℃時(shí)，陰離子乳化劑、非離子乳化劑和反應(yīng)性乳化劑質(zhì)量比為1∶1.5∶0.5、AA用量為2%（質(zhì)量分?jǐn)?shù)，后同）、LMA用量為1.5%時(shí)，乳膠的穩(wěn)定性最佳，制備的水泥基外墻防水裝飾一體化涂料在黏結(jié)強(qiáng)度、吸水率、耐沾污方面性能均十分優(yōu)異。
