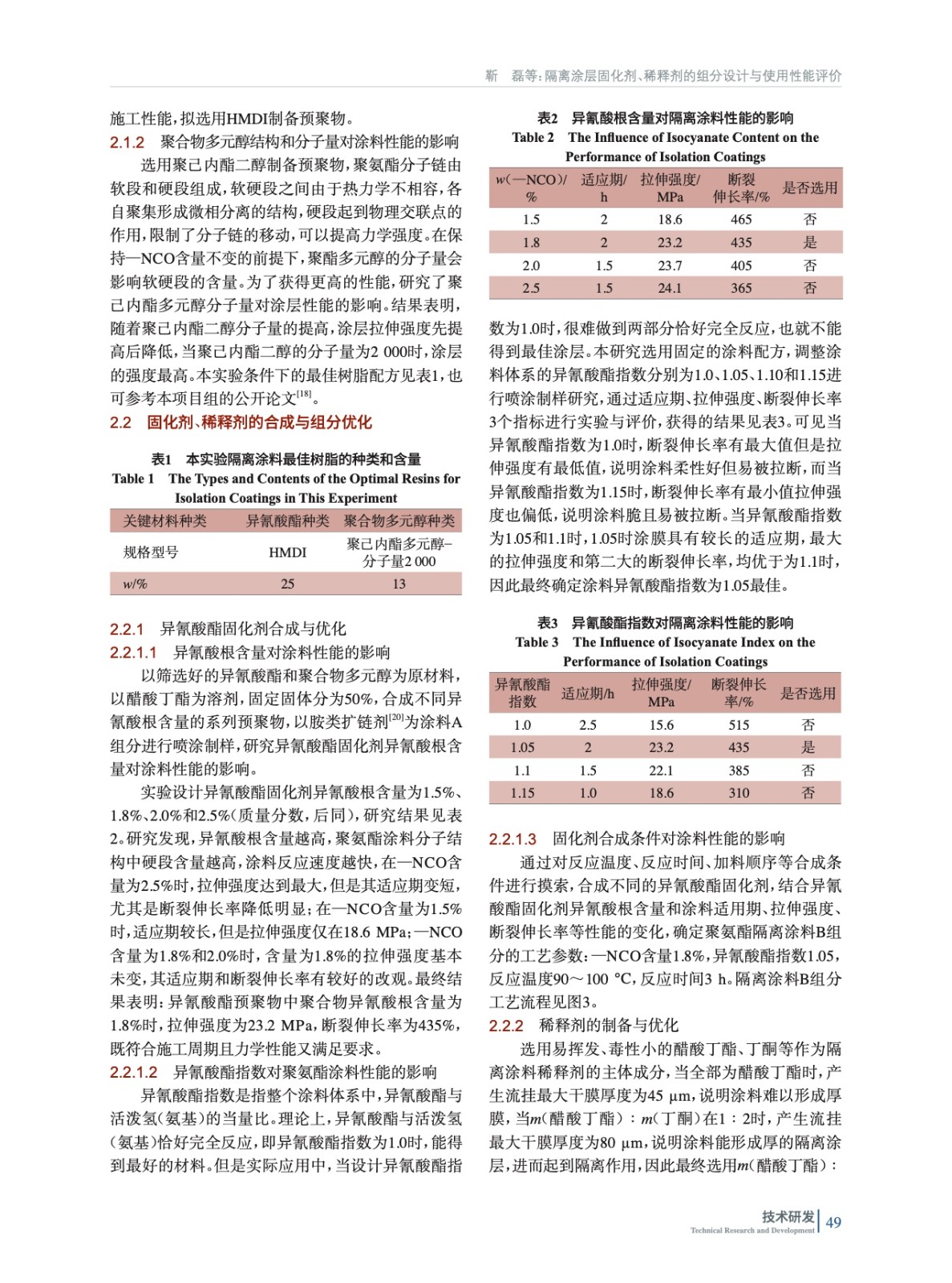

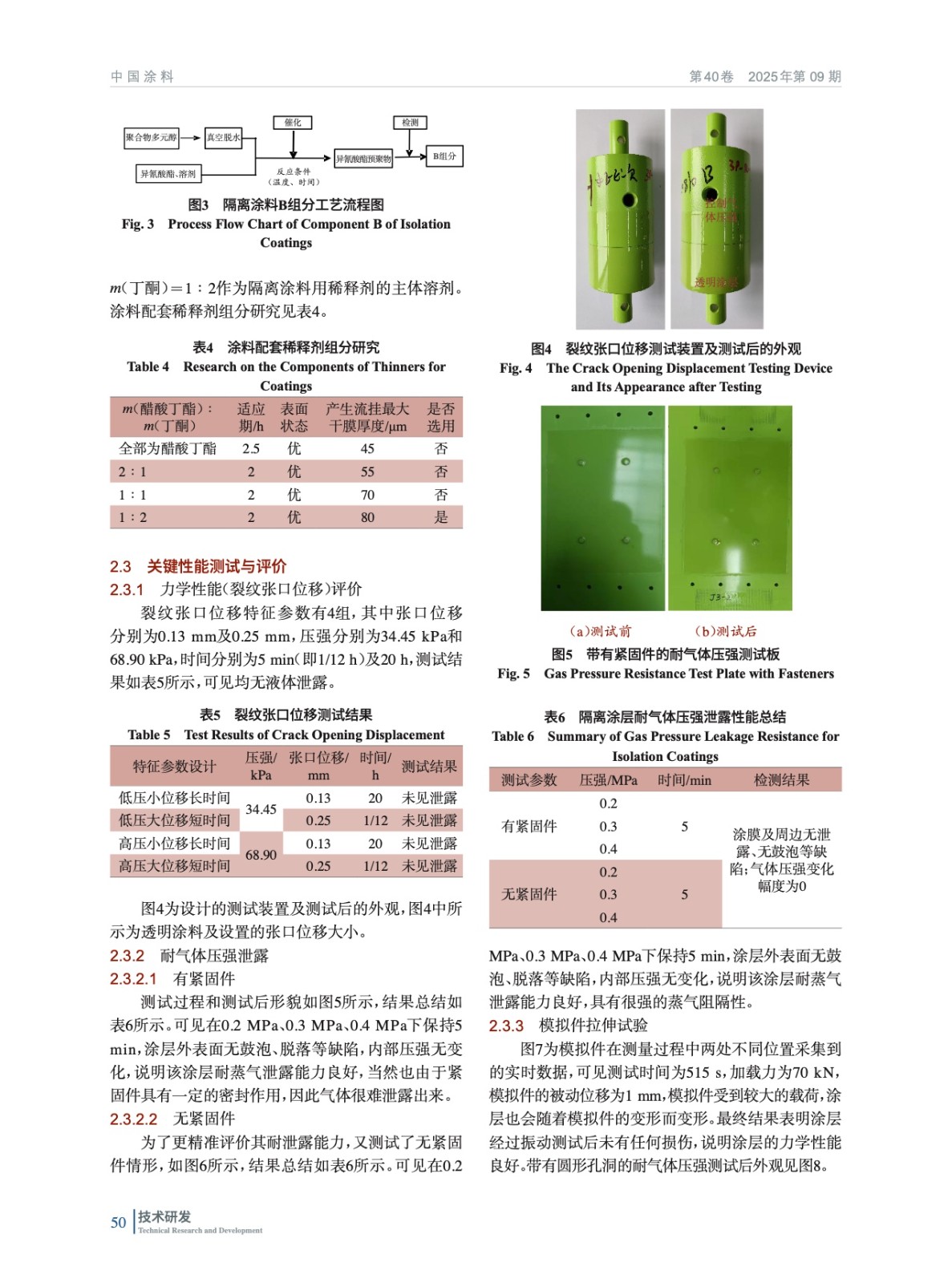

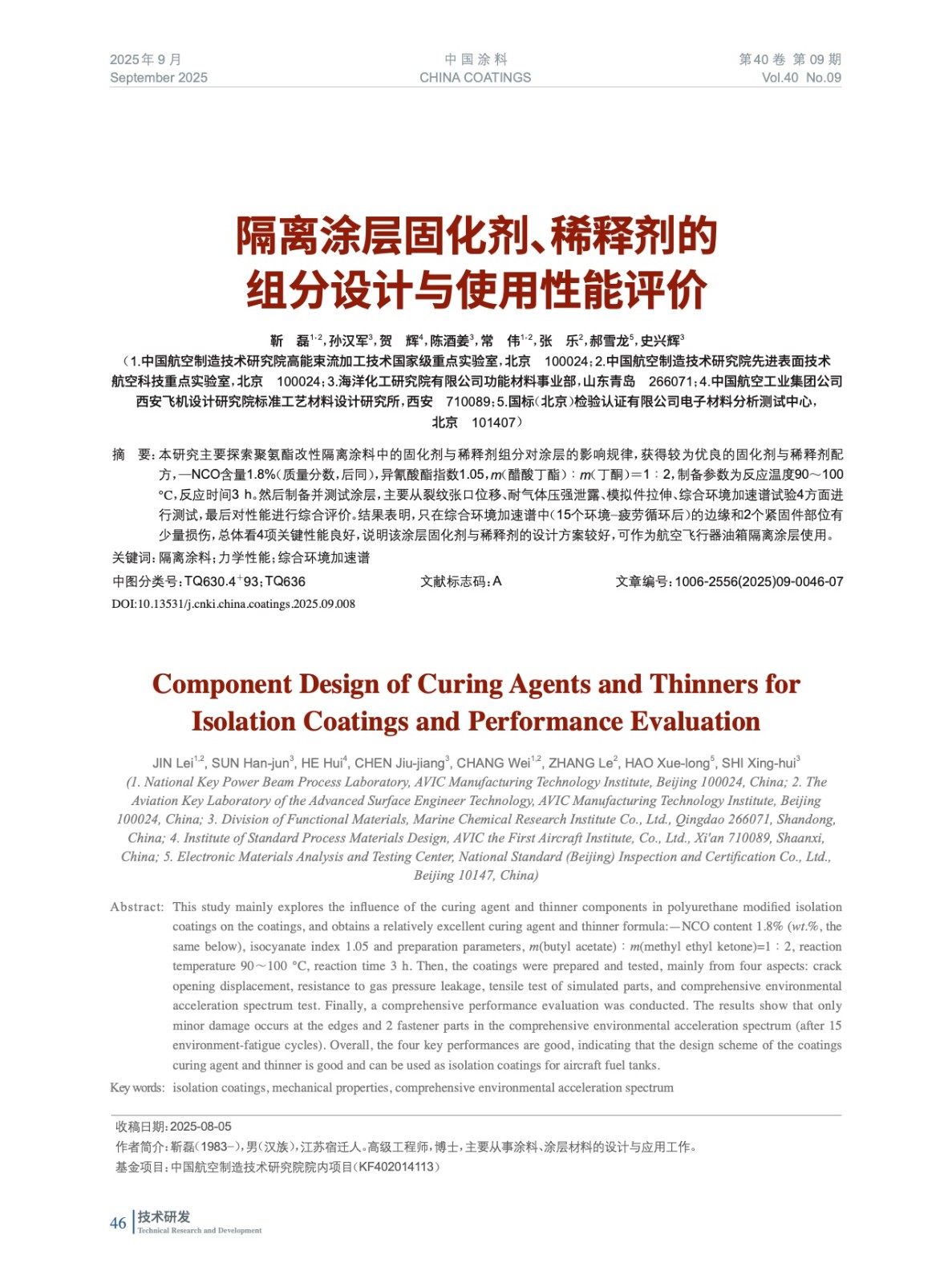

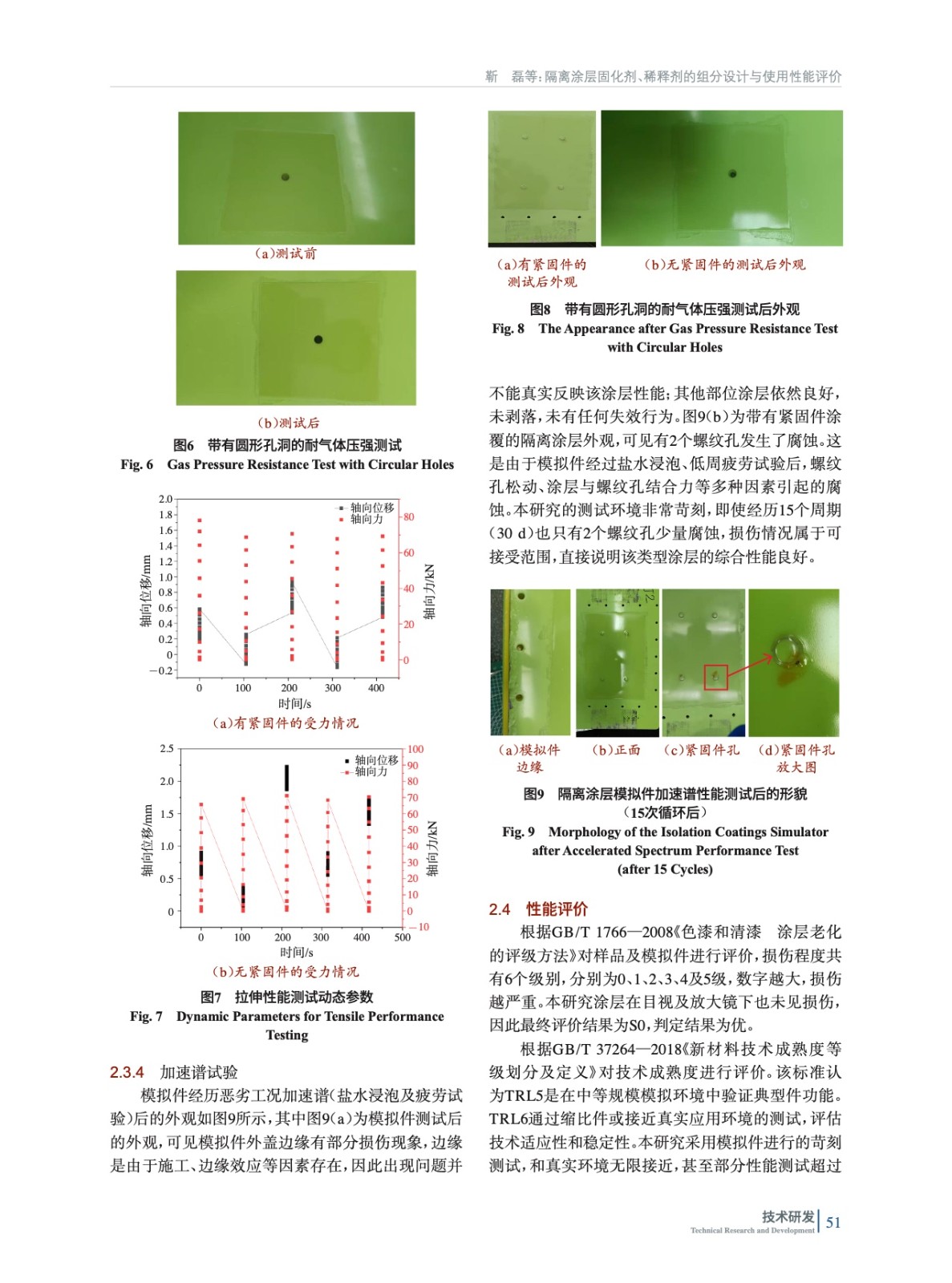

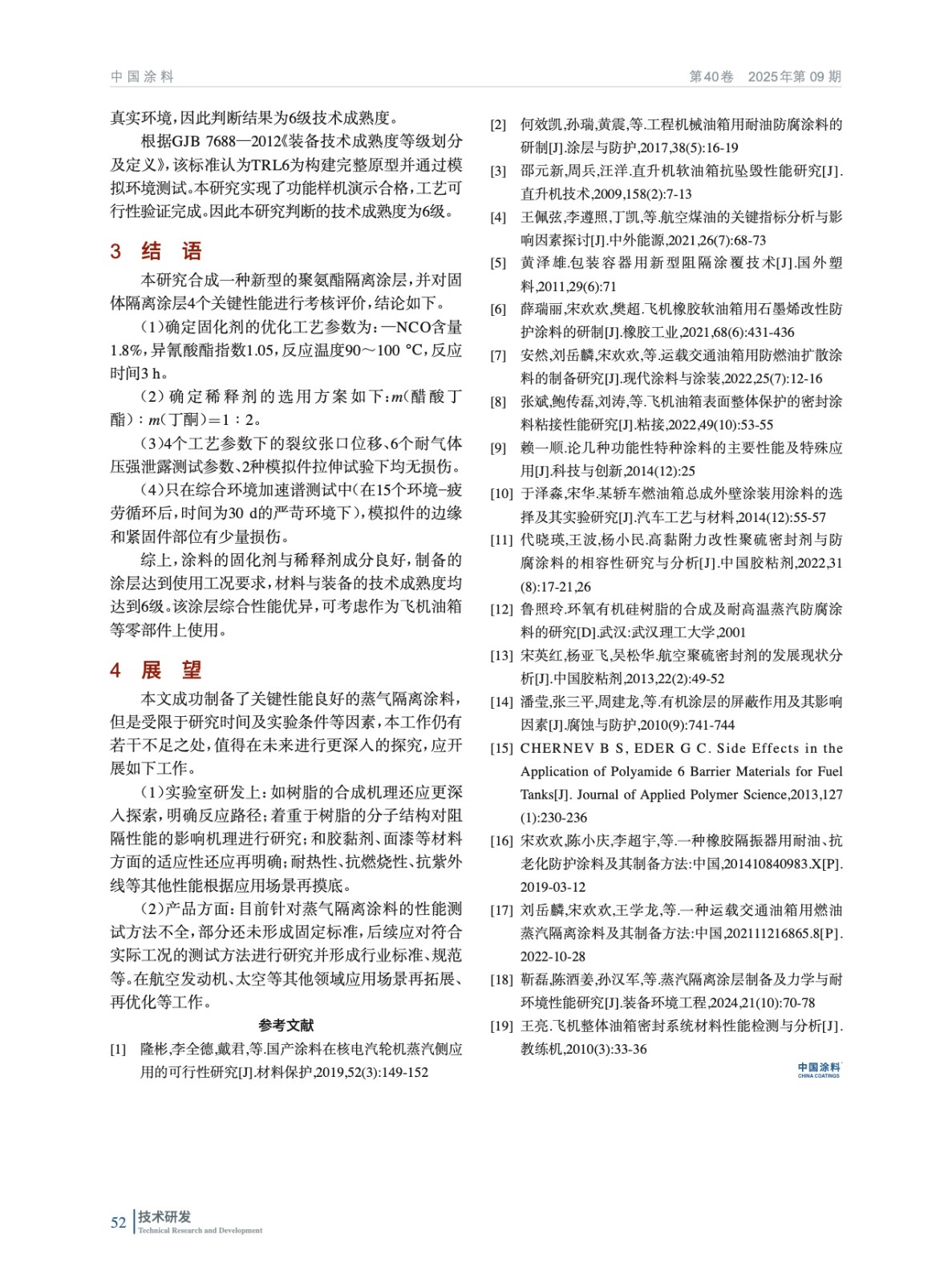

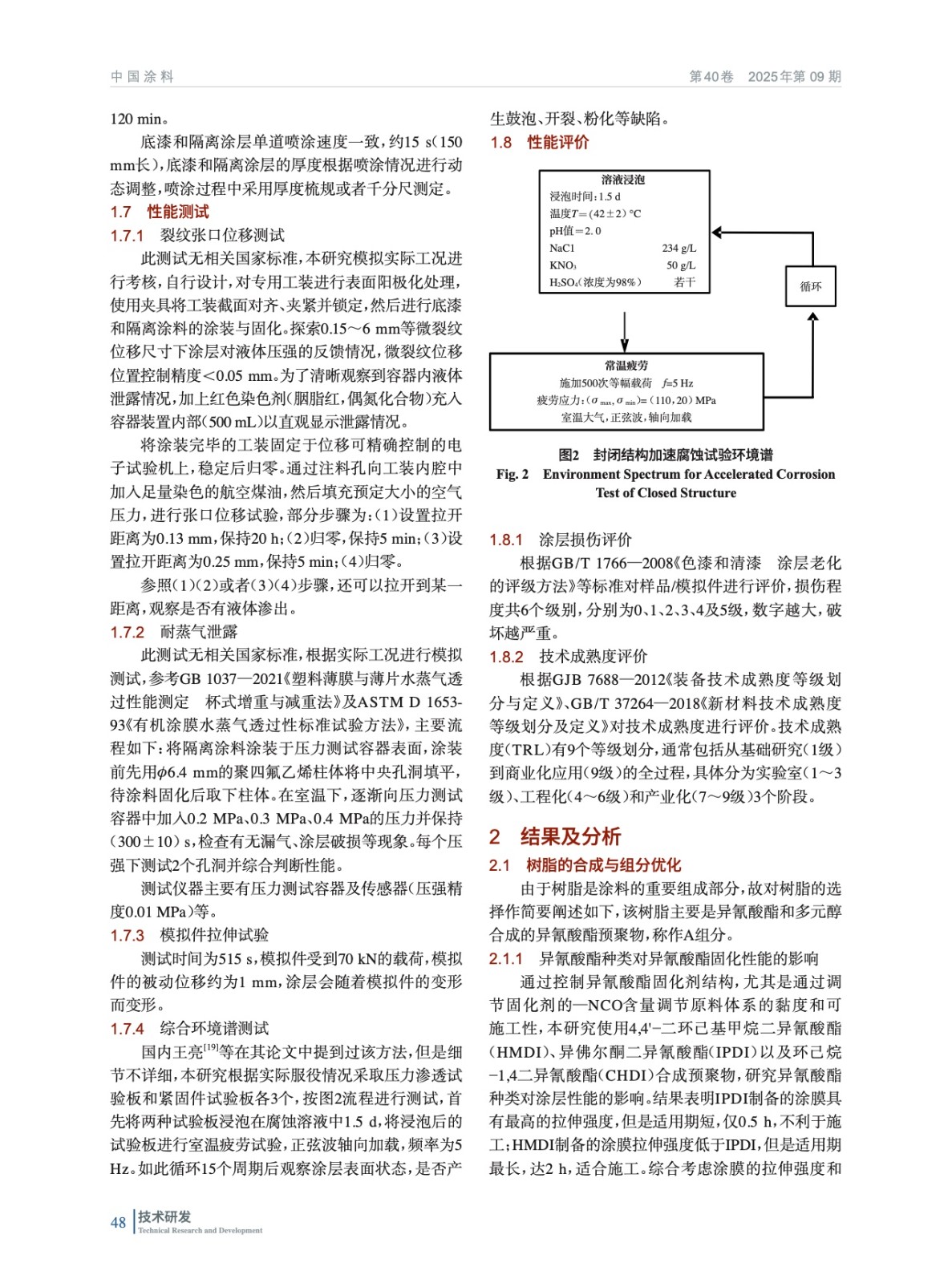

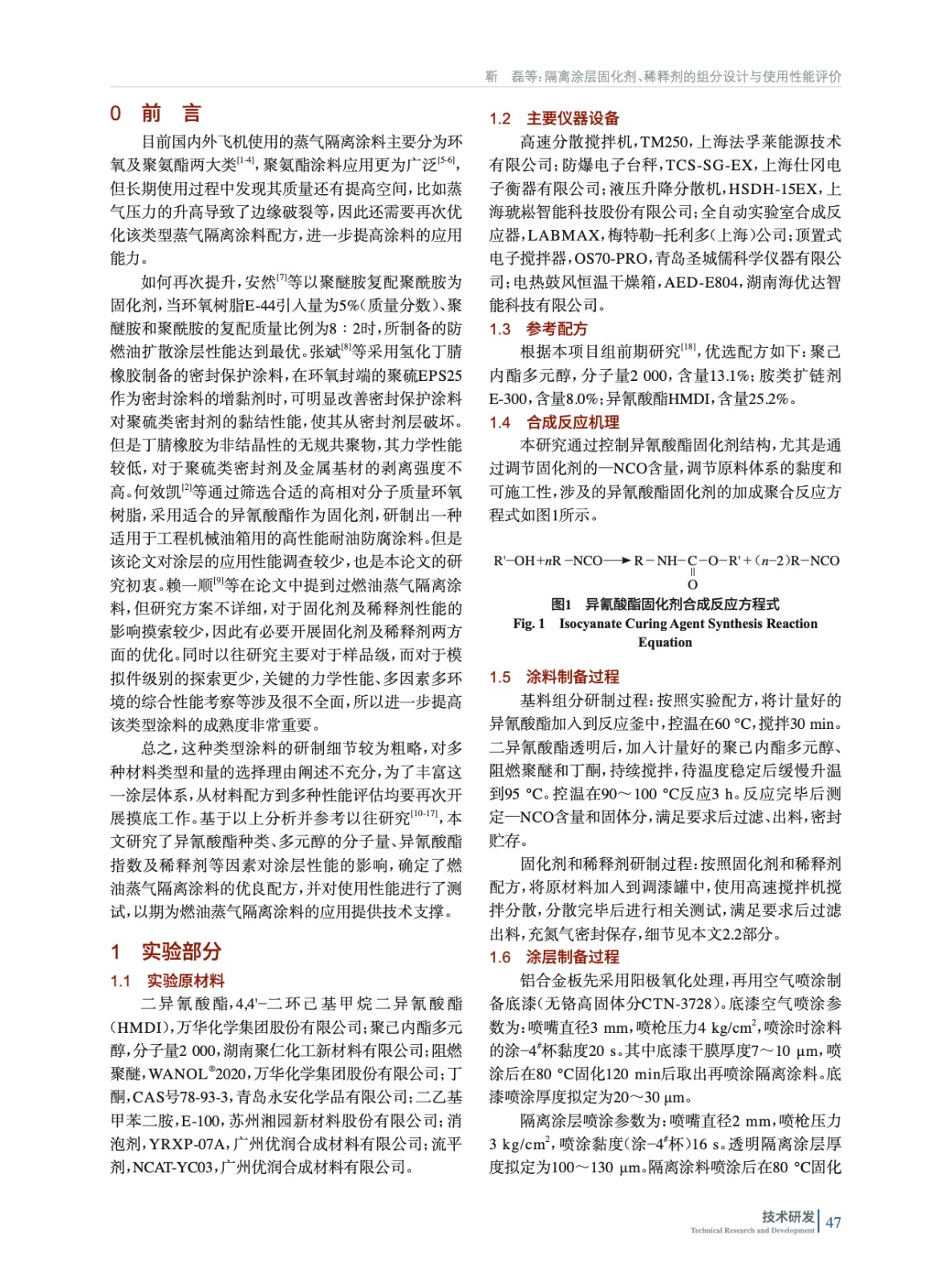

摘要：本研究主要探索聚氨酯改性隔離涂料中的固化劑與稀釋劑組分對涂層的影響規(guī)律，獲得較為優(yōu)良的固化劑與稀釋劑配方，—NCO含量1.8%（質(zhì)量分數(shù)，后同），異氰酸酯指數(shù)1.05，m（醋酸丁酯）∶m（丁酮）＝1∶2，制備參數(shù)為反應(yīng)溫度90～100 ℃，反應(yīng)時間3 h。然后制備并測試涂層，主要從裂紋張口位移、耐氣體壓強泄露、模擬件拉伸、綜合環(huán)境加速譜試驗4方面進行測試，最后對性能進行綜合評價。結(jié)果表明，只在綜合環(huán)境加速譜中（15個環(huán)境?疲勞循環(huán)后）的邊緣和2個緊固件部位有少量損傷，總體看4項關(guān)鍵性能良好，說明該涂層固化劑與稀釋劑的設(shè)計方案較好，可作為航空飛行器油箱隔離涂層使用。
