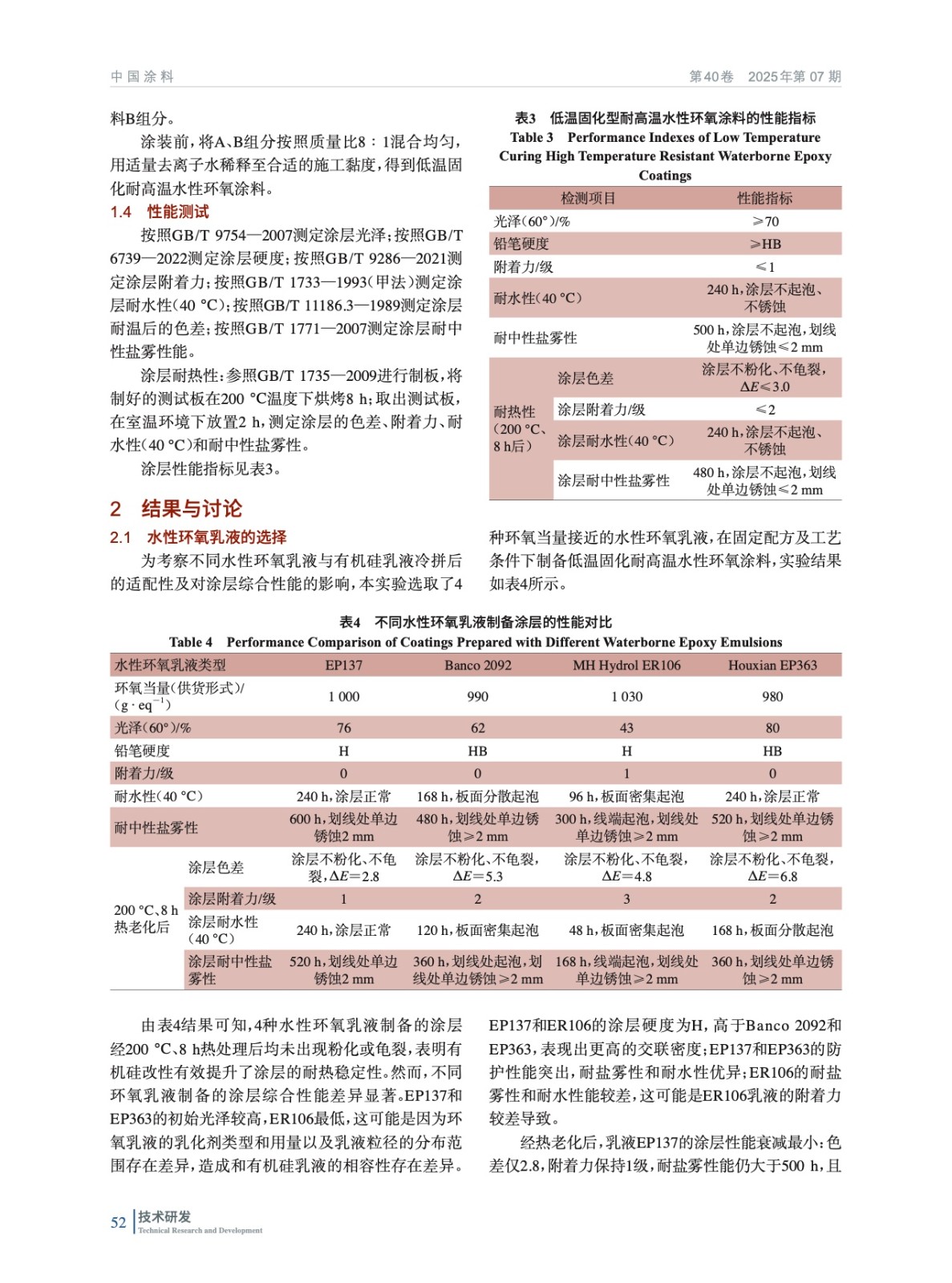

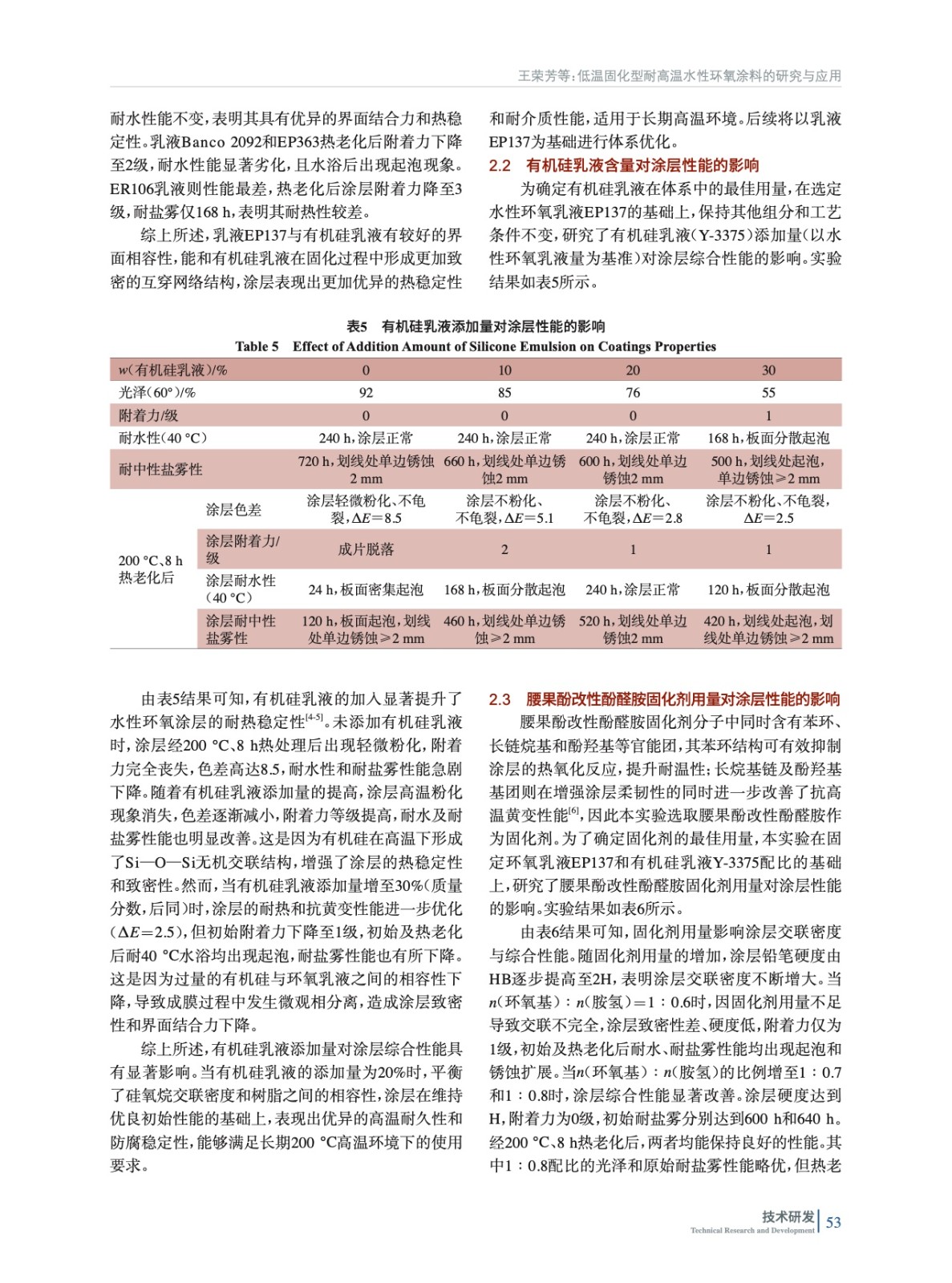

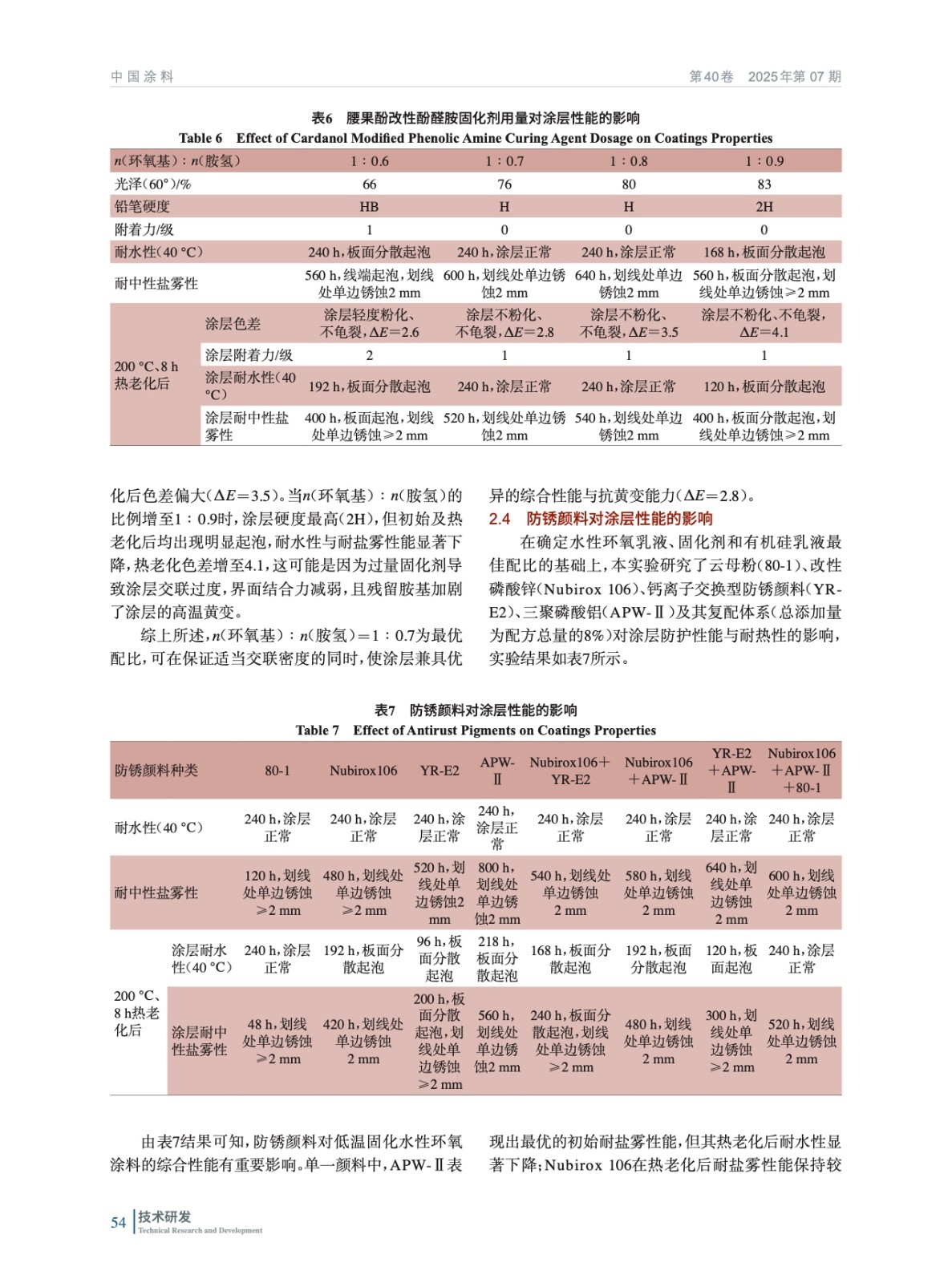

摘要：針對注塑機的發(fā)熱圈及模具表面長期處于200 ℃高溫工況的防護需求，介紹一種能低溫固化，涂層機械性能、耐熱性及防腐蝕性優(yōu)良的水性環(huán)氧涂料，研究了水性環(huán)氧乳液、有機硅乳液、腰果酚改性酚醛胺固化劑、防銹顏料和抗氧劑的選擇對涂層性能的影響。結果表明：采用水性環(huán)氧乳液EP137與腰果酚改性酚醛胺固化劑，在n（環(huán)氧基）∶n（胺氫）＝1∶0.7時，添加20%（質量分數(shù)，后同）有機硅乳液Y-3375，涂層表現(xiàn)出優(yōu)異的耐熱穩(wěn)定性和抗黃變性。防銹顏料采用Nubirox 106、APW-Ⅱ與80-1復配（總添加量8%），涂層經(jīng)200 ℃、8 h熱老化后耐鹽霧性能仍達到520 h。添加0.2% Irganox 1010與0.1% Irgafos 168作為復合抗氧劑，可顯著抑制涂層高溫黃變，涂層在200 ℃、8 h熱老化后色差僅為2.8。
