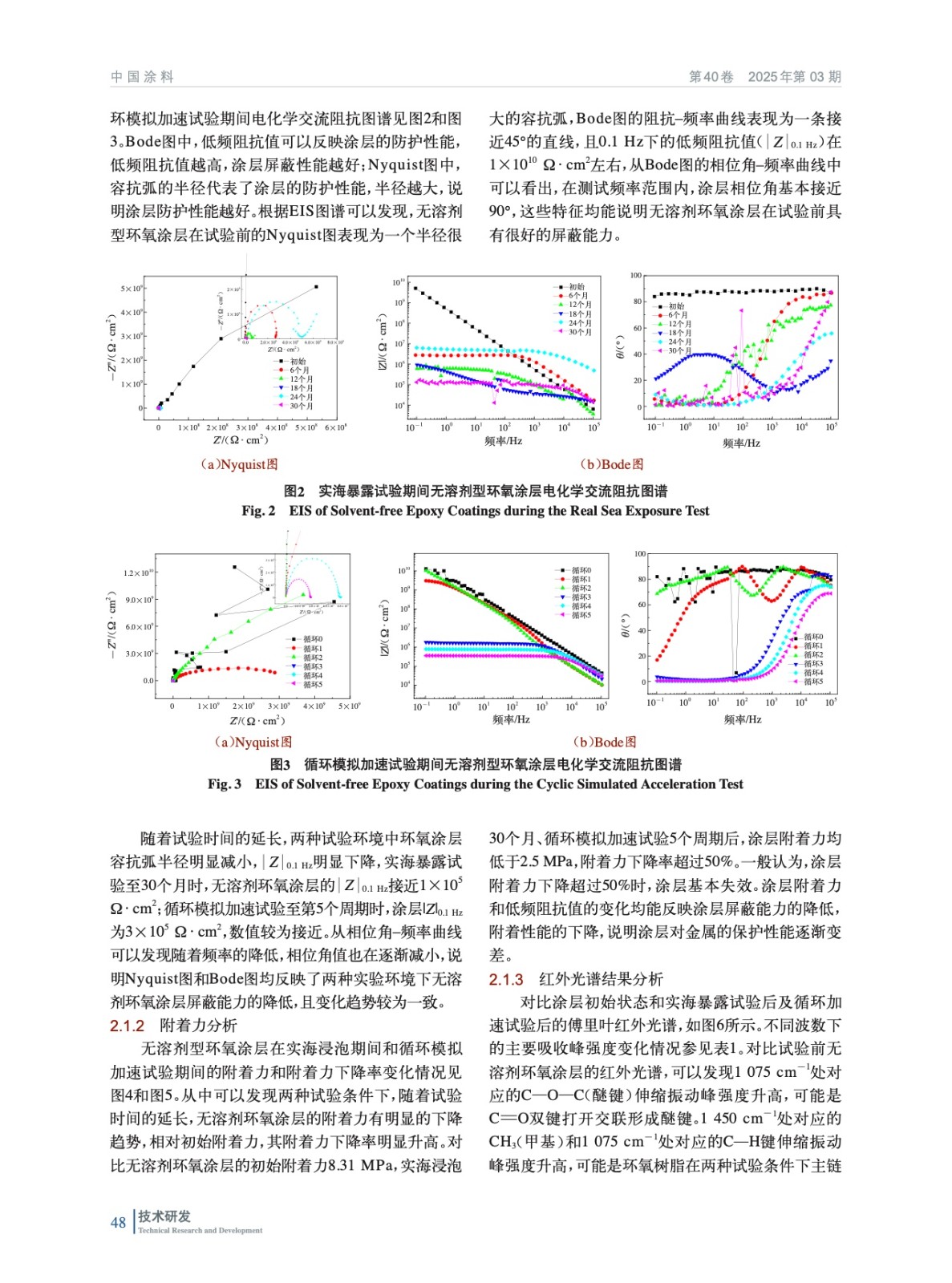

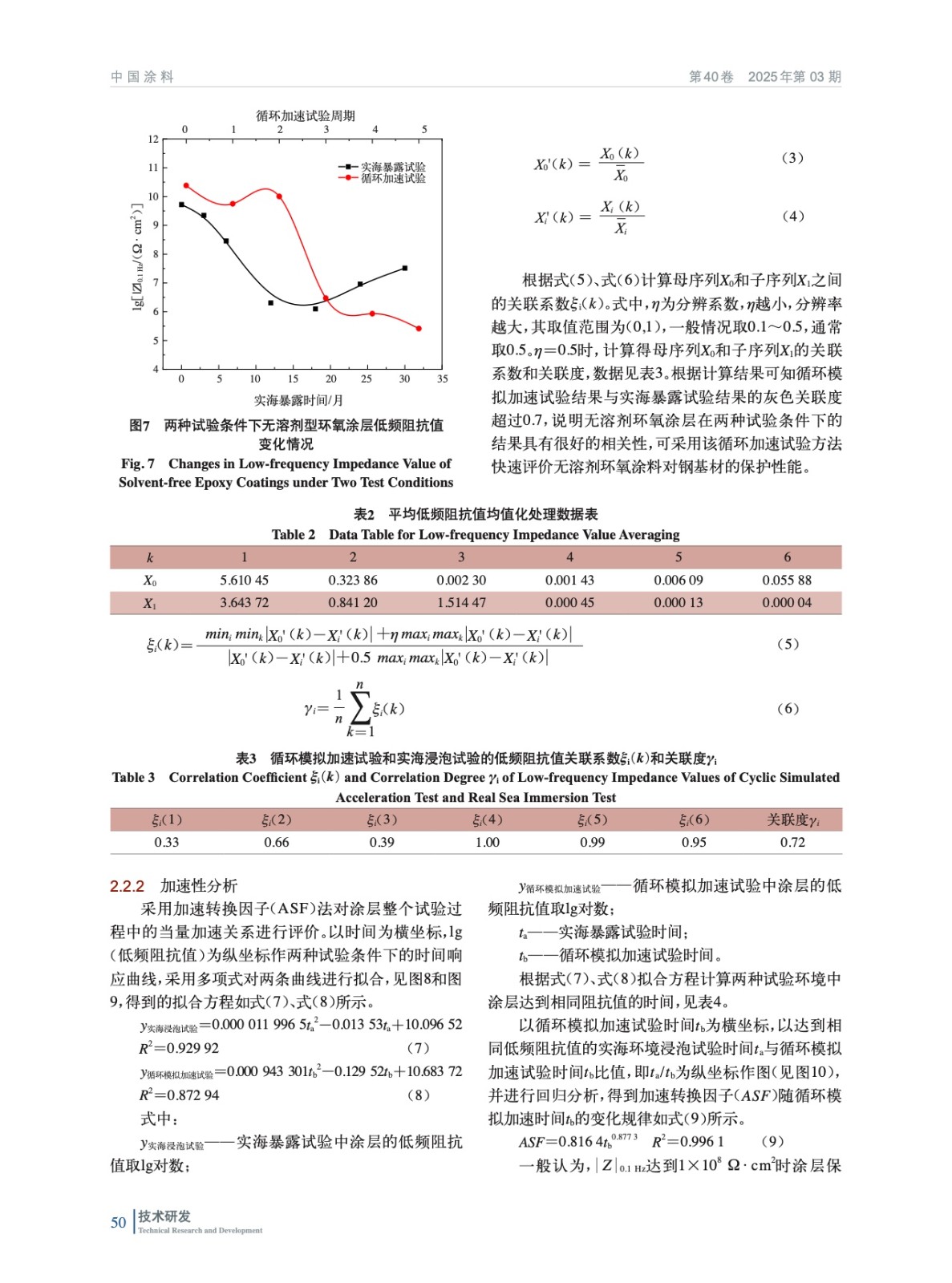

摘要：研究環(huán)氧涂層在青島海水試驗站實海暴露試驗與循環(huán)模擬加速試驗條件下的相關(guān)性。以無溶劑型環(huán)氧涂層為研究對象，通過開展實海暴露試驗和循環(huán)模擬加速試驗，利用拉拔式附著力測試儀，獲取無溶劑環(huán)氧涂層機械性能的變化規(guī)律，利用EIS等方法分析不同環(huán)境條件對環(huán)氧涂層防腐性能的影響。采用灰色關(guān)聯(lián)度方法計算無溶劑環(huán)氧涂層在兩種環(huán)境下的相關(guān)性，并采用當量因子法計算循環(huán)模擬加速試驗的加速倍率。與實海暴露試驗30個月相比，循環(huán)模擬加速試驗5個周期，無溶劑環(huán)氧涂層的低頻阻抗值、附著力基本一致，其低頻阻抗值的灰色關(guān)聯(lián)度達到0.72。由此可得，與青島海水試驗站實海暴露試驗相比，無溶劑環(huán)氧涂層在循環(huán)模擬加速試驗后的低頻阻抗值、附著力、紅外光譜等關(guān)鍵性能參數(shù)變化規(guī)律一致，老化機理基本相同，說明設計的由熱鹽水浸泡試驗、鹽霧試驗和低溫試驗組成的循環(huán)模擬加速試驗具有良好的模擬性和加速性。
