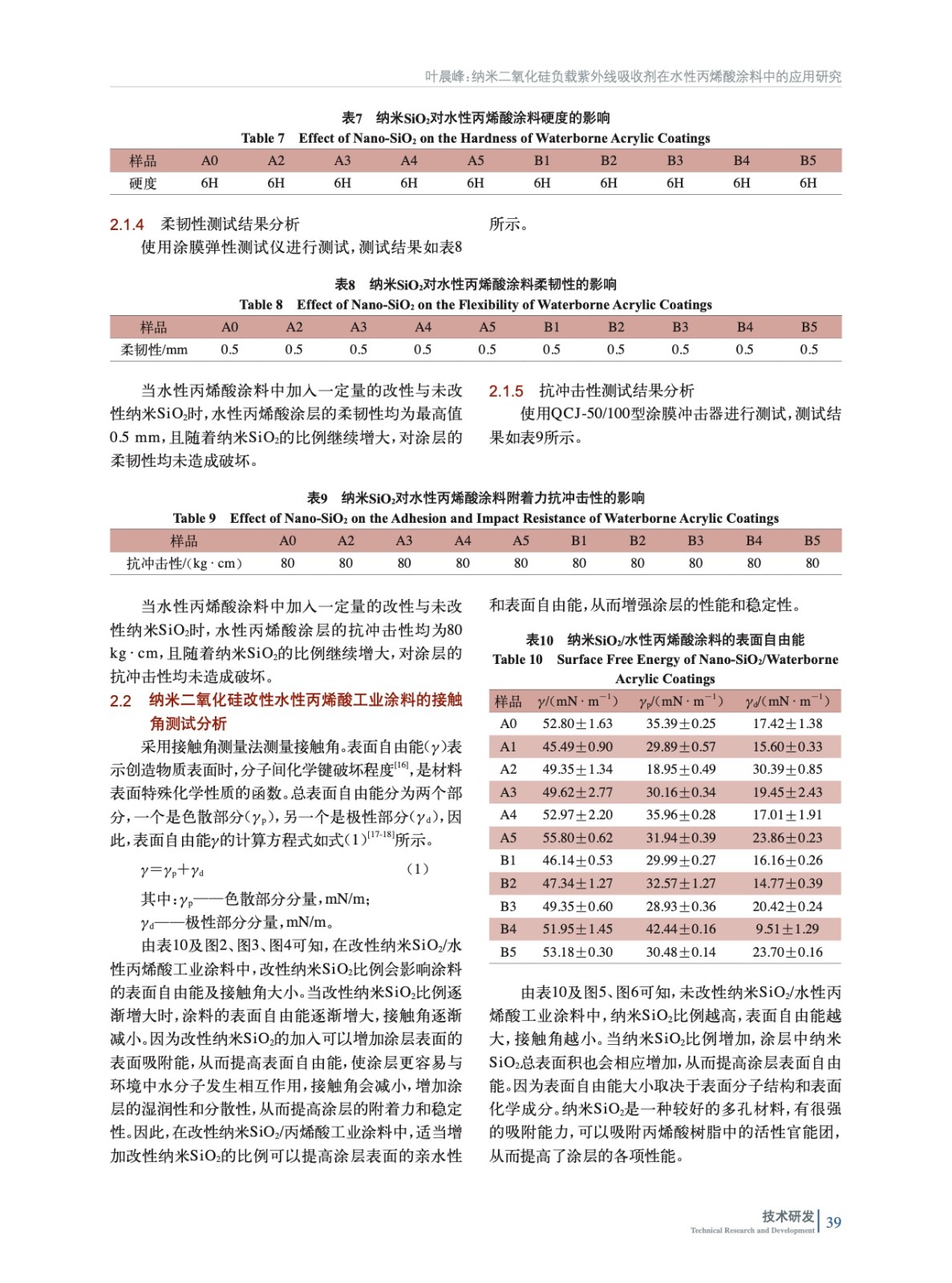

摘要：研究旨在制備負(fù)載紫外線的納米二氧化硅（SiO2）改性的水性丙烯酸工業(yè)涂料，并研究改性納米SiO2含量對(duì)涂料性能的影響。采用了接觸角儀、掃描電鏡、常規(guī)物理機(jī)械性能等對(duì)多種手段對(duì)涂膜進(jìn)行表征。研究結(jié)果表明，隨著改性納米SiO2含量的增加，涂層具有較好的常規(guī)物理機(jī)械性能，并且光澤度有所提高。這表明，改性納米SiO2對(duì)涂料的增韌和增強(qiáng)效果顯著，能夠改善涂層的常規(guī)物理機(jī)械性能和表面性能。然而，當(dāng)改性納米SiO2含量達(dá)到一定值時(shí)，增加含量并不能繼續(xù)提高涂層的光澤度，甚至?xí)?dǎo)致涂層表面性能變差。這是因?yàn)?，改性納米SiO2在涂層中的分散度和填充效果受到含量的影響，達(dá)到一定含量后，納米SiO2顆粒之間的互相聚集和堆積現(xiàn)象會(huì)加劇，使涂層的表面質(zhì)量受到損害。
